Air Gauge y Módulos de Interfaz



Solartron ofrece varios módulos de interfaz para conectar un PC a la red Orbit. El uso de un PC para controlar la red es una solución flexible con lecturas sencillas de sensores para medir dimensiones básicas hasta adquisiciones complejas de alta velocidad para realizar procesos como el perfilado de ejes.



La interconexión de Orbit con PLC, que suele ser el controlador preferido para la automatización, se realiza fácilmente utilizando la gama de interfaces PLC a Orbit de Solartron.
La conexión a sensores e interruptores de terceros se realiza con una gama de módulos como el módulo de E/S digital y el módulo de entrada analógica.
El módulo AGM facilita la captura de datos procedentes de la medición del aire, permite conectar varios módulos y combinar la medición del aire con la medición por contacto y el control de procesos.



¿Qué Ofrecemos?

  • Interfaces de red de ordenador a Orbit
  • USB, Ethernet, RS232
  • Interfaces de PLC a Orbit
  • EtherNet IP, ProfiNet, EtherCat™
  • Módulos especiales
  • Entrada analógica
  • Interfaz digital
  • Galga extensométrica
  • Entrada de codificador rotatorio
  • Calibrador de aire


    • Ver folletos y dibujos técnicos

    Haga clic en los enlaces para ver y descargar la siguiente información:

    Orbit Digital Gauge Catalogue.


    Technical Spec Drawing Applications


    Air Gauge Interface Module (AGM)


    El módulo de interfaz Orbit Air Gauge Interface Module (AGM) de Solartron Metrology simplifica la conexión de sondas de medición de calibre de aire a Orbit, permitiendo al usuario combinar calibres de aire con todos nuestros sensores con y sin contacto para aprovechar al máximo el rendimiento de la red de medición digital Orbit.



    Características

  • Es una manera fácil y sencilla de conectar las boquillas del Air Gauge a su computadora o PLC a través de Orbit.
  • De configuración y masterización facil mediante el software que se instala en su PC o mediante la pantalla integrada.
  • Con muy alta estabilidad
  • Resolución inferior a 0,5 μm
  • Rango de presión 0 a 30 psi
  • Opción del módulo AGM con pantalla de configuración (AGM-A) o sin pantalla (AGM-B)





    • AGM-A

  • Pantalla incluida en el módulo
  • Un módulo Orbit PIE por AGM-A
  • Calibre el medidor por aire a través del software Orbit en su PC





    • AGM-B

  • Conecta hasta 20 módulos AGM-B
  • Calibre la medición de aire a través del software Orbit en su computadora





    • Ver folletos y dibujos técnicos

    Haga clic en los enlaces para ver y descargar la siguiente información:

    YouTube Video

    Application Story

    Orbit Digital Gauge Catalogue.


    Technical Spec Drawing Applications


    Módulos de Interfaz Orbit®

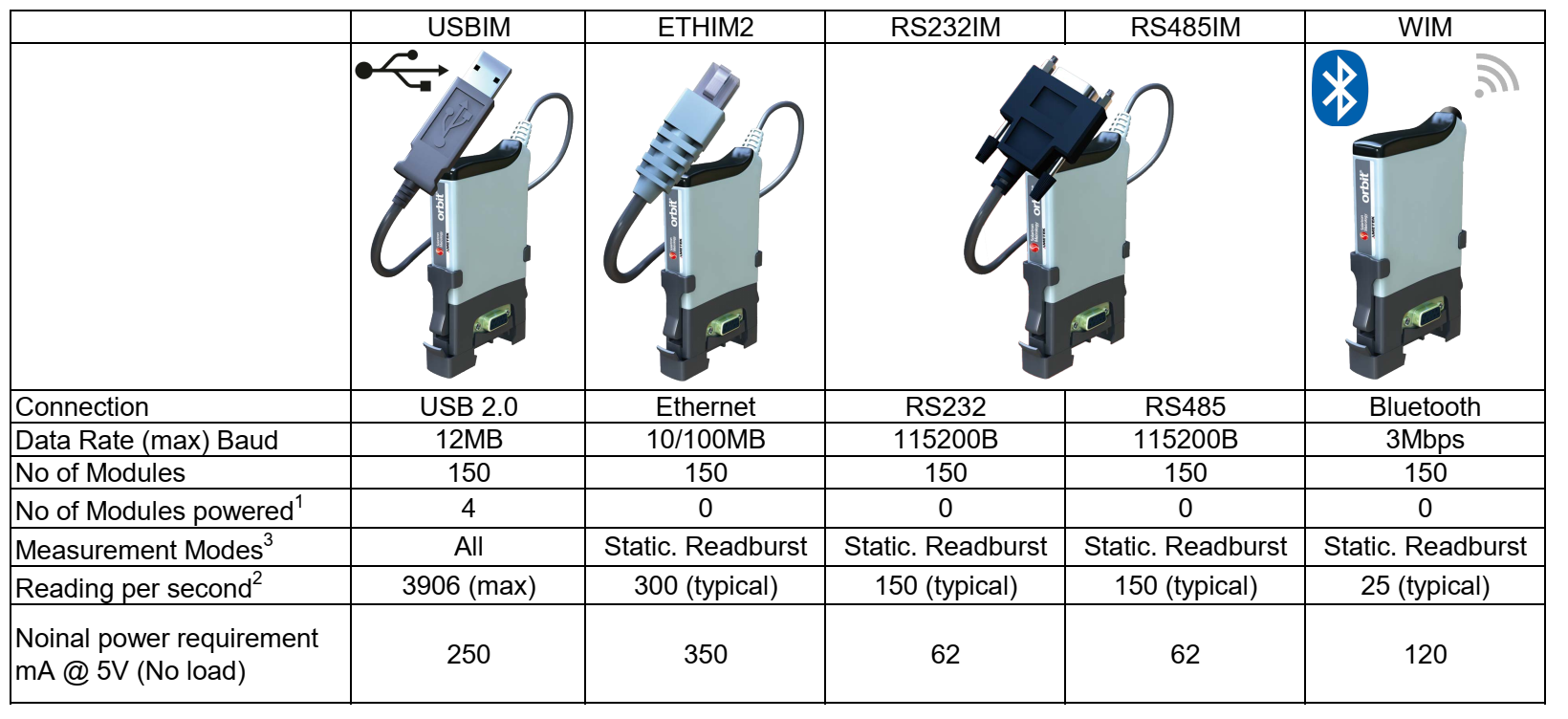

    Los módulos de interfaz Orbit ofrecen vias de comunicacion sencillas y fáciles de configurar a través de conexiones USB, Ethernet, Bluetooth inalámbrico o serie.   En modo Dynamic 2, las interfaces pueden emitir hasta 3906 lecturas/módulo/segundo.  (Hasta 16 módulos)





  • Módulos de interfaz Ethernet Orbit® ETHIM2
  • Módulos de interfaz Orbit® inalámbricos (Bluetooth)
  • Módulos de interfaz Orbit® RS232


    • Ver folletos y dibujos técnicos

    Haga clic en los enlaces para ver y descargar la siguiente información:

    Orbit Digital Gauge Catalogue.


    Technical Spec Drawing Applications
